Oltremare SEA5 4021 Membran | Low Energy SWRO ile Kompakt Deniz Suyu Tuzsuzlaştırma

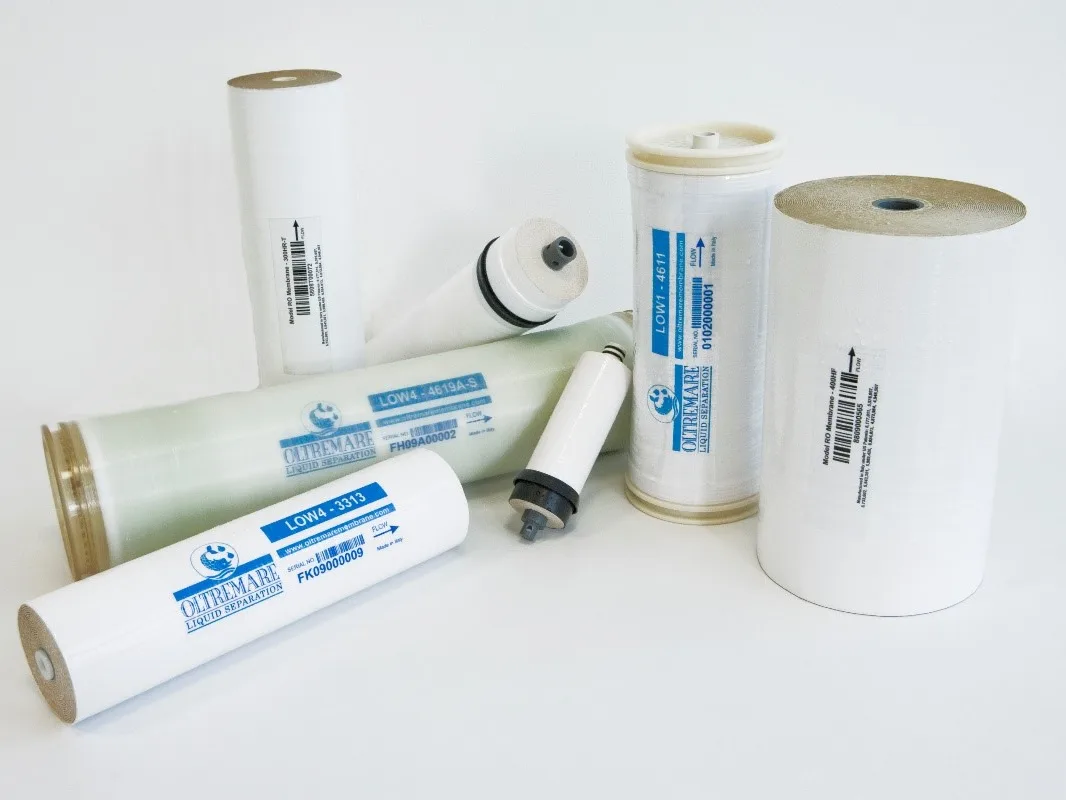

Oltremare SEA5 4021 Membran, deniz suyu ters ozmoz (SWRO) uygulamalarında yüksek tuz reddi ile düşük enerji tüketimini aynı elemanda birleştirmek üzere tasarlanmış Low Energy sınıfı spiral sarımlı bir membran elemandır. 4021 form faktörü sayesinde sınırlı alanın kritik olduğu paket sistemler, gemi ve offshore üniteleri, konteyner tip mobil arıtma çözümleri ve endüstriyel proses suyu hazırlama hatlarında kolay entegrasyon sağlar.
Kompozit poliamid ince film (TFC) membran yapısı, optimize edilmiş polipropilen (PP) brine spacer ile birlikte çalışarak yüksek tuzlulukta dahi stabil permeat kalitesi, düşük basınç kaybı ve işletme sürekliliği hedefler. Doğru ön arıtma ve uygun işletme koşulları ile daha düşük çalışma basınçlarında verimli üretim sağlayarak toplam işletme maliyetlerini azaltmaya yardımcı olur.
Öne Çıkan Teknik Avantajlar
- Low Energy SWRO performansı: Aynı su kalitesi hedefinde daha düşük işletme basıncı ile enerji giderlerini düşürmeye yardımcı olur.
- Yüksek tuz reddi: Düşük iletkenlikte permeat üreterek içme-kullanma suyu, proses suyu ve kritik ekipman beslemelerinde kaliteyi artırır.
- Kompakt 4021 boyut: Retrofit projelerinde basınç kaplarında minimum tadilatla hızlı değişim ve devreye alma imkânı sunar.
- Dayanıklı malzeme seçimi: Kompozit poliamid membran ve PP spacer kombinasyonu ile kimyasal/mekanik dayanım dengelenmiştir.
Oltremare SEA5 4021 Membran Teknik Verileri
| Oltremare SEA5 4021 Membran Teknik Verileri | |
|---|---|
| Permeat debisi (nominal) | 700 gpd (yaklaşık 2,6 m³/gün) |
| Tuz reddi (nominal / minimum) | %99,6 / %99,4 |
| Membran alanı (nominal) | 35 ft² (3,2 m²) |
| Konfigürasyon | Spiral sarımlı, ince film kompozit (TFC) |
| Membran polimeri | Kompozit poliamid |
| Brine spacer | Polipropilen (PP) |
| Toplam uzunluk | 21,0 inç (533,4 mm) |
| ATD çapı | 3,95 inç (100,3 mm) |
| Bağlantı çapı | 0,75 inç (19,1 mm) |
| Çekirdek boru uzantısı (besleme / konsantre) | 1,2 inç (30,5 mm) / 1,2 inç (30,5 mm) |
| Ağırlık | 4 lbs (1,8 kg) |
| Maks. işletme basıncı | 1000 psi (69 bar) |
| Maks. çalışma sıcaklığı | 45 °C |
| İzin verilen maks. basınç düşümü (eleman başına) | 10 psi (0,7 bar) |
| Maks. besleme debisi | 12 gpm (45,4 lpm) |
| Maks. serbest klor | <0,1 ppm (oksitleyicilerden kaçınılmalıdır) |
| Maks. SDI (15 dk) | 5,0 |
| Maks. bulanıklık | 1,0 NTU |
| pH aralığı (sürekli çalışma) | 3,0 – 10,0 |
| Minimum konsantre/permeat oranı | 5:1 |
Referans Test Koşulları (Performans Kıyas İçin)
Aşağıdaki koşullar, eleman performansını karşılaştırmak için kullanılan referans değerlerdir. Sahada su sıcaklığı, tuzluluk, ön arıtma kalitesi, geri kazanım ve hidrolik tasarıma bağlı olarak debi ve tuz reddi değişebilir.
- Besleme Çözeltisi: 32.000 ppm NaCl
- Basınç: 800 psi (56 bar)
- Sıcaklık: 25 °C
- Geri kazanım: %10
- pH (test): 6,5 – 7,0
Not: Nominal debi değerlerinde elemanlar arası ±%20 varyasyon görülebilir. Bu nedenle çoklu elemanlı sistemlerde tasarım emniyet payı ve enstrümantasyon (iletkenlik, debi, basınç) izleme kritik önemdedir.
Uygulama Alanları
- Gemi, yat ve offshore: Sınırlı hacimde güvenilir tatlı su üretimi, düşük enerji ihtiyacıyla daha verimli işletme.
- Konteyner ve mobil SWRO sistemleri: Acil durum, şantiye, geçici yerleşimler ve savunma uygulamalarında hızlı kurulum.
- Otel, resort ve kıyı tesisleri: Deniz suyundan kullanım suyu üretiminde kararlı kalite ve uzun servis ömrü.
- Endüstriyel proses suyu: Yüksek iletkenlikli suların arıtımında proses öncesi kalite iyileştirme.
Devreye Alma ve İşletme Notları
- İlk çalıştırma: İlk devreye almada üretilen permeatın en az ilk 1 saatlik kısmını drenaja vererek koruyucu solüsyon kalıntılarını uzaklaştırın.
- Karşı basınç önleme: Permeat hattında statik/dinamik karşı basınç oluşması, membran yapısında hasar ve tuz geçişi artışına yol açabilir.
- Montaj uyumu: Brine seal yönü, O-ring oturması ve basınç kabı iç yüzey temizliği performans için belirleyicidir.
- Yağlayıcı seçimi: Montajda yalnızca gliserin kullanın; petrol türevi ürünler elastomer ve membran bileşenlerine zarar verebilir.
- Oksitleyiciler: Serbest klor ve benzeri oksitleyiciler kompozit poliamid tabakayı geri dönüşsüz zedeleyebilir; beslemede etkin deklorinasyon şarttır.
Sıkça Sorulan Sorular
Oltremare SEA5 4021 Membran için önerilen ön arıtma hedefleri nelerdir?
Membran ömrünü uzatmak ve kirlenmeyi azaltmak için besleme suyunda SDI (15 dk) ≤ 5 ve bulanıklık ≤ 1 NTU hedeflenmelidir. Deniz suyu uygulamalarında genellikle multimedya filtrasyon ve/veya kartuş filtre ile birlikte uygun kimyasal şartlandırma (antiskalant, pH kontrolü) uygulanır.
Serbest klor sınırı neden <0,1 ppm ve aşılırsa ne olur?
SEA5 4021, kompozit poliamid (TFC) yapıda olduğundan oksitleyicilere hassastır. <0,1 ppm üzerindeki serbest klor, aktif tabakada oksidatif hasara neden olarak tuz geçişini artırır, permeat kalitesini düşürür ve eleman ömrünü kısaltır. Bu nedenle besleme hattında deklorinasyon ve oksitleyici kontrolü kritik önemdedir.
4021 membran seçimi ile 4040/8040 gibi büyük elemanlar arasındaki temel fark nedir?
4021 elemanlar daha düşük debili, kompakt sistemler için idealdir; gemi/offshore ve mobil ünitelerde alan avantajı sağlar. 4040/8040 gibi büyük elemanlar ise daha yüksek toplam üretim kapasitesi ve daha düşük birim su başına ekipman adedi hedeflenen endüstriyel ölçekli tesislerde tercih edilir. Doğru seçim, hedef debi, enerji bütçesi, alan kısıtı ve basınç kabı konfigürasyonuna göre yapılmalıdır.
Eleman başına maksimum basınç düşümü (10 psi) neden önemlidir?
Basınç düşümünün artması, besleme kanalında kirlenme, tıkanma veya yanlış hidrolik tasarım göstergesi olabilir. 10 psi sınırının aşılması, enerji tüketimini yükseltir, kanal içi birikimleri hızlandırır ve membran üzerinde mekanik yükleri artırabilir. Düzenli diferansiyel basınç takibi, doğru temizlik zamanlaması için etkili bir yöntemdir.
