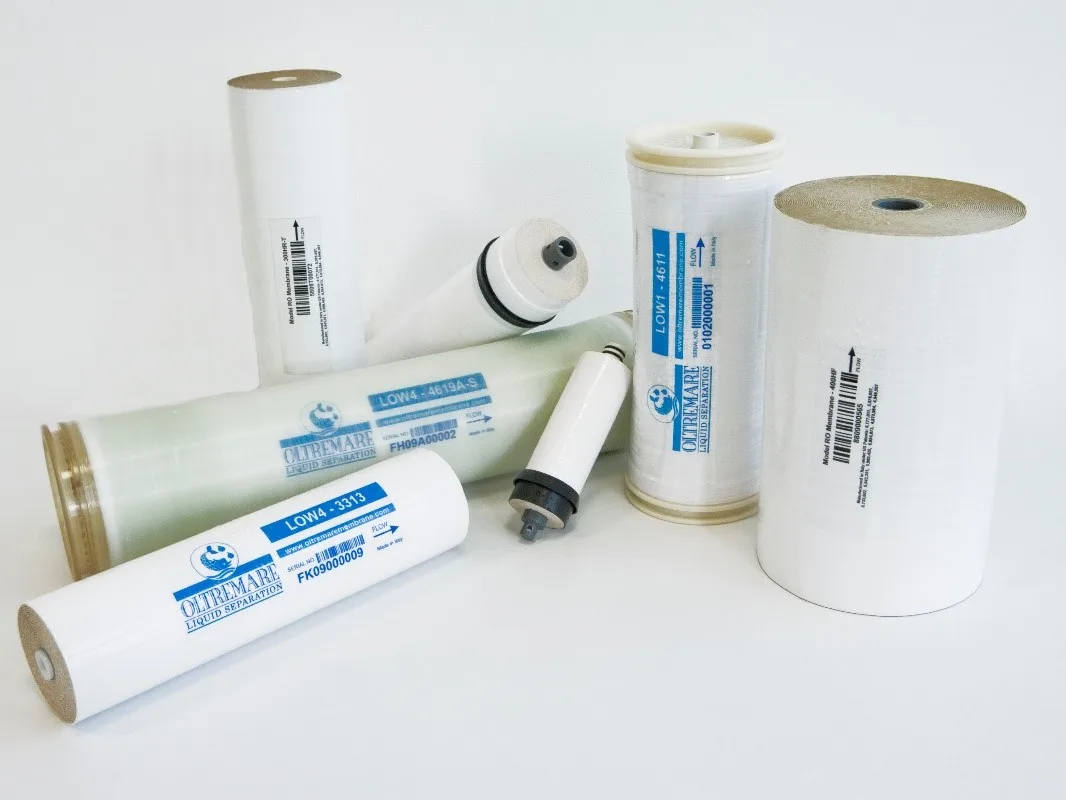

Oltremare NANO7 4040 Membran – Ultra Düşük Enerji Sınıfında Seçici Nanofiltrasyon ile Proses Suyunda Kontrol
Oltremare NANO7 4040 Membran, endüstriyel su arıtma sistemlerinde düşük işletme basıncında yüksek verim hedefleyen tesisler için geliştirilmiş Ultra Düşük Enerji sınıfı nanofiltrasyon (NF) elemanıdır. Kompozit poliamid aktif tabaka ve spiral wound (sarmal sarım) konfigürasyonu sayesinde özellikle iki değerlikli iyonlarda güçlü ret performansı sağlar. Tipik işletmede MgSO4 için >%97 stabil tuz reddi sunarken, NaCl’de %45–55 aralığındaki seçici geçirgenlik ile suyun mineral dengesini “tam ters ozmoz” gibi aşırı düşürmeden yönetmenize yardımcı olur.
Bu karakteristik; yumuşatma (sertlik düşürme), proses suyu şartlandırma, ürün kalitesi odaklı hatlarda iyon seçiciliği ve bazı uygulamalarda RO öncesi yük azaltma gibi senaryolarda önemli avantaj sağlar. 4040 form faktörü, kompakt skid tasarımlarında yaygın olduğundan, revizyon ve kapasite artış projelerinde hızlı entegrasyon imkânı sunar.
Öne Çıkan Teknik Avantajlar
- Enerji verimliliği: 70 psi (4,8 bar) gibi düşük test basıncında yüksek permeat üretimi
- Seçici ayırım: Divalent iyonlarda yüksek ret, monovalent tuzlarda kontrollü geçiş
- Stabil performans: Süreç dalgalanmalarında daha kararlı tuz reddi davranışı
- 4040 uyumluluğu: Yaygın housing ve skid standartlarına uygun ölçüler
- Proses esnekliği: pH 3,0–10,0 aralığında besleme suyu ile çalışmaya uygun tasarım
Oltremare NANO7 4040 Membran Teknik Verileri
| Oltremare NANO7 4040 Membran Teknik Verileri | |
|---|---|
| Model | NANO7-4040 (Nanofiltrasyon Elemanı) |
| Membran tipi | Ultra Düşük Enerji Nanofiltrasyon (NF) |
| Konfigürasyon | Spiral Wound |
| Membran polimeri | Kompozit Poliamid |
| Brine spacer | Polipropilen |
| Nominal membran alanı | 85 ft² (7,9 m²) |
| Permeat debisi (MgSO4) | 2500 gpd (9,5 m³/gün) |
| Permeat debisi (NaCl) | 3000 gpd (11,4 m³/gün) |
| Stabil tuz reddi (MgSO4) | >%97 |
| Stabil tuz reddi (NaCl) | %45 – %55 |
| Debi toleransı | Tipik tekil eleman değişkenliği +%35 / -%20 |
Test Koşulları (Tipik Performans Referansı)
Membran performans değerleri, standartlaştırılmış test koşullarında (30 dakikalık işletme sonrası) ölçülen tipik sonuçlardır. Tasarım yaparken besleme suyu sıcaklığı, iletkenlik, geri kazanım, kirlenme eğilimi ve ön arıtım kalitesi gibi parametreler mutlaka dikkate alınmalıdır.
- Çözelti: MgSO4 2000 ppm, NaCl 500 ppm
- Uygulanan Basınç: 70 psi (4,8 bar)
- Sıcaklık: 25 °C
- Permeat Geri Kazanımı: %15
- pH: 6,5 – 7,0
Boyutlar ve Mekanik Uyum
- Toplam Uzunluk (A): 40,0 inç (1016 mm)
- Dış çap (ATD): 3,95 inç (100,3 mm)
- Bağlantı Çapı (C): 0,75 inç (19,1 mm)
- Core tube uzantısı (besleme/konsantre): 1,05 inç (26,7 mm) / 1,05 inç (26,7 mm)
- Ağırlık: 8 lbs (3,6 kg)
Maksimum İşletme Limitleri ve Proses Güvenliği
Uzun membran ömrü ve stabil kalite için sistem tasarımında basınç düşümü, debi, SDI ve klor kontrolü kritik öneme sahiptir. Özellikle oksitleyiciler ve yetersiz ön arıtım, kompozit poliamid yüzeyde geri dönüşsüz performans kaybına yol açabilir.
- Maksimum İşletme Basıncı: 300 psi (20,7 bar) tape-wrapped; 600 psi (41,4 bar) fiberglass
- Maksimum sıcaklık: 45 °C
- Maksimum Basınç Düşümü (eleman başına): 10 psi (0,7 bar)
- Maksimum Besleme Debisi: 16 gpm (3,6 m³/saat)
- Besleme Suyu pH Aralığı: 3,0 – 10,0
- Minimum Konsantre : Permeat Debi Oranı: 5:1
- Serbest Klor: <0,1 ppm
- SDI (15 dk): 5,0
- Bulanıklık: 1,0 NTU
Kullanım, Devreye Alma ve Bakım Notları
- İlk permeat atımı: İlk 1 saat elde edilen permeatın bertaraf edilmesi önerilir.
- Geri basınç riski: Permeat hattında statik geri basınç oluşumu, membran yapısında zorlanmaya ve performans dalgalanmasına neden olabilir.
- Montaj uyumu: O-ring ve brine seal montajında yalnızca silikon veya gliserin kullanın.
- Koruyucu ambalaj: Elemanlar polietilen torbada, vakumla %1,0’dan az sodyum metabisülfit içerecek şekilde mühürlenmiştir.
- Oksitleyici hassasiyeti: Serbest klor ve benzeri oksitleyiciler poliamid membranı hızla deforme eder; bu kaynaklı hasarlar genellikle garanti kapsamı dışındadır.
Sıkça Sorulan Sorular
Oltremare NANO7 4040 Membran, ters ozmoz (RO) yerine tek başına kullanılabilir mi?
Evet, hedef su kalitesi RO kadar düşük iletkenlik gerektirmiyorsa NANO7 4040 tek başına proses suyu şartlandırma ve seçici tuz azaltma için kullanılabilir. Divalent iyonları güçlü şekilde tutup monovalent tuzlarda kontrollü geçiş sağladığı için, bazı proseslerde “tam demineralizasyon” yerine istenen mineral dengesini koruyarak maliyet ve enerji avantajı yaratır.
Besleme suyunda serbest klor neden <0,1 ppm olmalıdır?
Kompozit poliamid membranlar oksitleyicilere karşı hassastır. Serbest klor, membranın aktif tabakasında kimyasal bozulmaya neden olarak tuz reddinin düşmesine ve debi davranışının değişmesine yol açabilir. Bu nedenle aktif karbon, sodyum bisülfit dozajı veya uygun deklorinasyon stratejileriyle klor kontrol altında tutulmalıdır.
Permeat debisi ve tuz reddi değerleri sahada neden farklı çıkabilir?
Verilen debi ve ret değerleri tipik test koşullarında elde edilir. Sahada sıcaklık, geri kazanım, besleme iletkenliği, organik/koloidal yük, SDI, pH ve ölçeklenme eğilimi gibi değişkenler performansı doğrudan etkiler. Ayrıca tekil elemanlar arasında permeat debisi +%35 / -%20 aralığında değişkenlik gösterebilir; bu nedenle tasarım emniyet payı ve doğru ön arıtım kritik önemdedir.
“Maksimum basınç düşümü (eleman başına) 10 psi” sınırı neden önemlidir?
Eleman üzerindeki aşırı basınç düşümü, kanal içi tıkanma/kirlenme, hatalı hidrolik tasarım veya yüksek viskozite gibi sorunların göstergesi olabilir. Basınç düşümünün artması enerji tüketimini yükseltir, membran yüzeyinde kirlenmeyi hızlandırır ve performans stabilitesini bozar. Bu nedenle ön arıtım, kartuş filtrasyon, doğru akış hızı ve düzenli izleme ile limit içinde kalınmalıdır.
