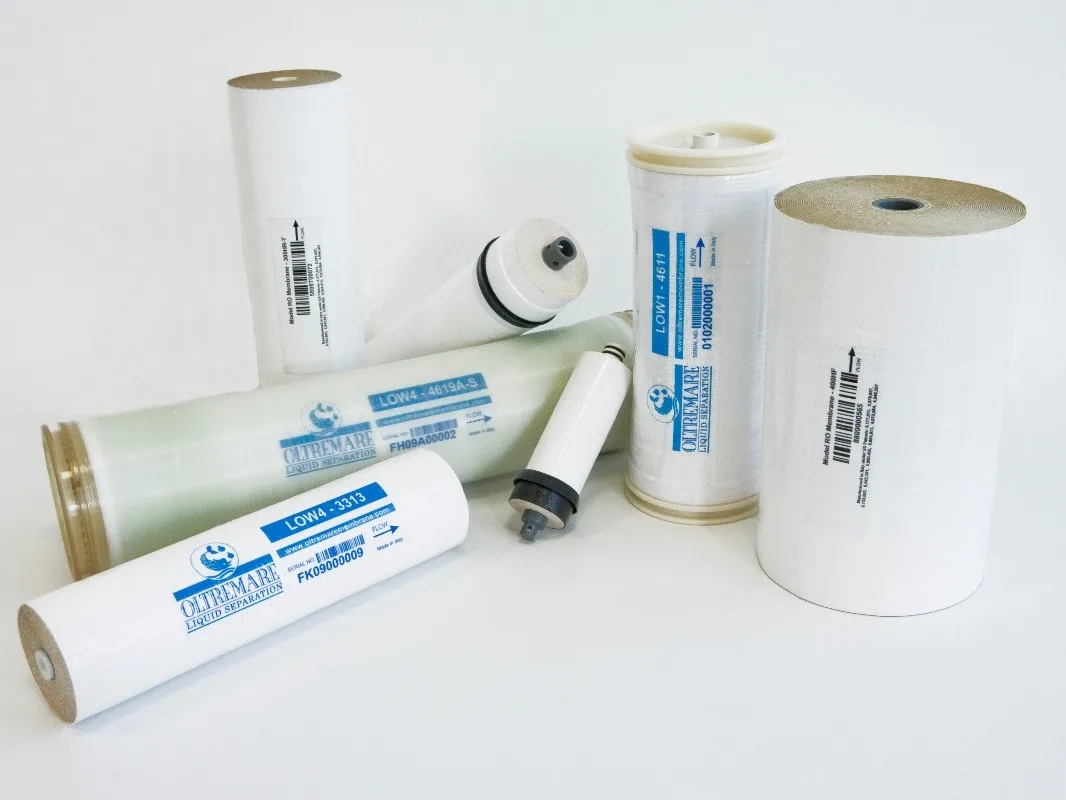

Oltremare LOW4 - XL 4021 Membran
Oltremare LOW4 - XL 4021 Membran, acı su (brackish) arıtımında düşük enerji tüketimi ve yüksek tuz reddi hedefleyen sistemler için geliştirilmiş, ekstra membran alanına sahip spiral sargılı ters ozmoz (RO) elemanıdır. “Extra Low Energy” yaklaşımı sayesinde daha düşük basınçlarda verimli permeat üretimi sağlamak üzere tasarlanır; bu sayede pompa yükü ve toplam işletme maliyeti optimizasyonuna katkı sunar. 4” x 21” formu, kompakt RO skid’lerinde alan avantajı sağlarken 4021 sınıfındaki yüksek üretim kapasitesiyle paket sistem tasarımlarında esneklik kazandırır.
Kompozit poliamid aktif tabaka, yüksek seçicilik ile iyonik kirleticilerin tutulmasına yardımcı olur. Polipropilen brine spacer yapısı, akış kanallarında dengeli hidrolik davranış ve uygun şartlarda daha istikrarlı performans hedefler. Doğru ön arıtma ve işletme limitlerine uyulduğunda, LOW4 - XL 4021; proses suyu hazırlama, kazan besi suyu ön arıtımı ve geri kullanım gibi uygulamalarda güvenilir bir çözüm sunar.
Teknik Özellikler
| Oltremare LOW4 - XL 4021 Membran Teknik Verileri | |
|---|---|
| Membran tipi | Spiral sargılı, kompozit poliamid |
| Brine spacer malzemesi | Polipropilen |
| Nominal membran alanı | 45 ft² (4,2 m²) |
| Permeat akışı | 1300 gpd (4,92 m³/gün) |
| Tuz reddi | %99,0 nominal (%98,0 minimum) |
| Test koşulları | 500 ppm NaCl, 100 psi (6,9 bar), 25 °C, %10 geri kazanım, pH 6,5–7,0 |
Boyutlar ve Mekanik Uyum
4021 ölçü standardı sayesinde birçok 4” membran housing ile uyumludur. Doğru sızdırmazlık ve bağlantı ölçüleri, performans kadar güvenli işletim için de kritiktir.
- Toplam Uzunluk (A): 21,0 inç (533,4 mm)
- ATD Çap (B): 3,95 inç (100,3 mm)
- Bağlantı Çapı (C): 0,75 inç (19,1 mm)
- Core tube uzatma: Besleme 1,2 inç (30,5 mm), konsantre 1,2 inç (30,5 mm)
- Ağırlık: 4 lbs (1,8 kg)
İşletme Limitleri ve Tasarım Kriterleri
RO elemanının ömrü; basınç, sıcaklık, pH, oksitleyici maruziyeti ve askıda katı yükü gibi parametrelere doğrudan bağlıdır. Aşağıdaki limitler, güvenli işletim ve membran bütünlüğünün korunması için referans alınmalıdır.
- Maks. Çalışma Basıncı: 300 psi (20,7 bar)
- Maks. Sıcaklık: 113 °F (45 °C)
- Maks. Basınç Düşümü: 10 psi (0,7 bar)
- Besleme Debisi (maks.): 12 gpm (45,4 l/dk)
- Besleme Suyu pH: 3,0 – 10,0
- Serbest Klor: < 0,1 ppm
- SDI (15 dk): ≤ 5,0; Türbidite: ≤ 1,0 NTU
- Konsantre/Permeat Oranı (min.): 5:1
Öne Çıkan Faydalar
- Düşük enerji odağı: Düşük basınçlarda üretkenlik hedefi sayesinde enerji maliyetlerini düşürmeye yardımcı olur.
- Yüksek tuz reddi: %99’a varan nominal reddetme oranı ile düşük iletkenlik hedefleri için güçlü altyapı sağlar.
- Kompakt sistemlerde yüksek kapasite: 4” modüllerde ekstra alan ile yüksek spesifik üretim hedeflenir.
- Doğru ön arıtma ile stabil performans: SDI ve türbidite limitlerinde çalıştırıldığında kirlenme eğilimini azaltmaya destek olur.
Uygulama Alanları
- Endüstriyel proses suyu hazırlama, kuyu suyu ve şebeke destekli acı su arıtımı
- Kazan besi suyu ön arıtımı, düşük iletkenlik ve düşük silika hedefli hatlar (ön/son proses tasarımına bağlı)
- HVAC soğutma suyu şartlandırma ve geri kullanım projeleri
- Gıda-içecek, cam/metal yıkama, CIP makyaj suyu ve genel üretim hatları
Kurulum, Devreye Alma ve İşletim Notları
- İlk devreye almada ilk 1 saatlik permeat suyu deşarj edilmelidir.
- Permeat tarafında statik karşı basınçtan kaçının; ters basınç membran yapısına zarar verebilir.
- O-ring ve brine seal montajında yalnızca gliserin kullanın; uyumsuz yağlayıcılar şişme ve kaçak riski doğurabilir.
- Elemanlar vakumlu ambalajla sevk edilir; ambalaj içinde <%1 sodyum metabisülfit ve %10 propilen glikol çözeltisi bulunur.
- Tekil elemanlarda permeat debisi, listelenen akışın %20 altına kadar tolerans gösterebilir.
- Serbest klor ve diğer oksitleyiciler membrana zarar verir; karbon filtre, dozaj ve ORP kontrolü gibi önlemler değerlendirilmelidir.
Oltremare LOW4 - XL 4021 Membran; düşük enerji hedefleyen RO tasarımları, 4021 ölçüsünde yüksek kapasite ihtiyacı ve güvenilir tuz reddi beklentisi olan projeler için satışa hazır güçlü bir seçimdir. Doğru housing uyumu, ön arıtma ve işletme koşullarıyla birlikte değerlendirildiğinde sistem performansını belirgin şekilde iyileştirmeye yardımcı olur.
Sıkça Sorulan Sorular
LOW4 - XL 4021 membran “low energy” olduğu için her besleme suyunda daha düşük basınçta çalıştırılabilir mi?
Hayır. Düşük enerji tasarımı, belirli tuzluluk ve sıcaklık aralıklarında daha düşük basınçla hedef permeat debisine yaklaşmayı amaçlar. Ancak besleme iletkenliği/TDS yükseldikçe, sıcaklık düştükçe veya geri kazanım artırıldıkça gerekli net sürücü basınç artar. Bu nedenle pompa seçimi ve işletme basıncı, saha su analizine göre belirlenmelidir.
%99 nominal tuz reddi sahada her zaman aynı iletkenlik sonucunu verir mi?
Vermez. Tuz reddi; besleme kompozisyonu, sıcaklık, geri kazanım, yaşlanma, kirlenme ve konsantrasyon polarizasyonu gibi etkenlerle değişir. Ayrıca nominal değerler üretici test koşullarında ölçülür. Sahada hedef permeat iletkenliği için çoklu eleman dizilimi, uygun geri kazanım ve doğru ön arıtma kurgulanmalıdır.
SDI ve türbidite limitlerine uyulmazsa ne gibi sorunlar yaşanır?
SDI/türbidite yüksek olduğunda membran yüzeyinde partikül birikimi hızlanır; basınç düşümü artar, permeat debisi azalır ve kimyasal temizlik ihtiyacı sıklaşır. Uzun süre kontrolsüz çalışmada geri dönüşü zor kirlenme ve erken membran değişimi riski yükselir. Bu nedenle multimedya filtrasyon, kartuş filtre ve gerektiğinde koagülasyon gibi ön arıtma adımları kritik önemdedir.
Serbest klor < 0,1 ppm sınırı neden bu kadar önemlidir?
Kompozit poliamid membranlar oksitleyicilere karşı hassastır. Serbest klor maruziyeti, membran aktif tabakasında geri dönüşü olmayan hasar oluşturarak tuz reddinin düşmesine ve permeat kalitesinin bozulmasına neden olabilir. Klorlama yapılan hatlarda aktif karbon filtrasyon, sodyum metabisülfit dozajı ve düzenli ölçüm/kontrol prosedürleri uygulanmalıdır.
