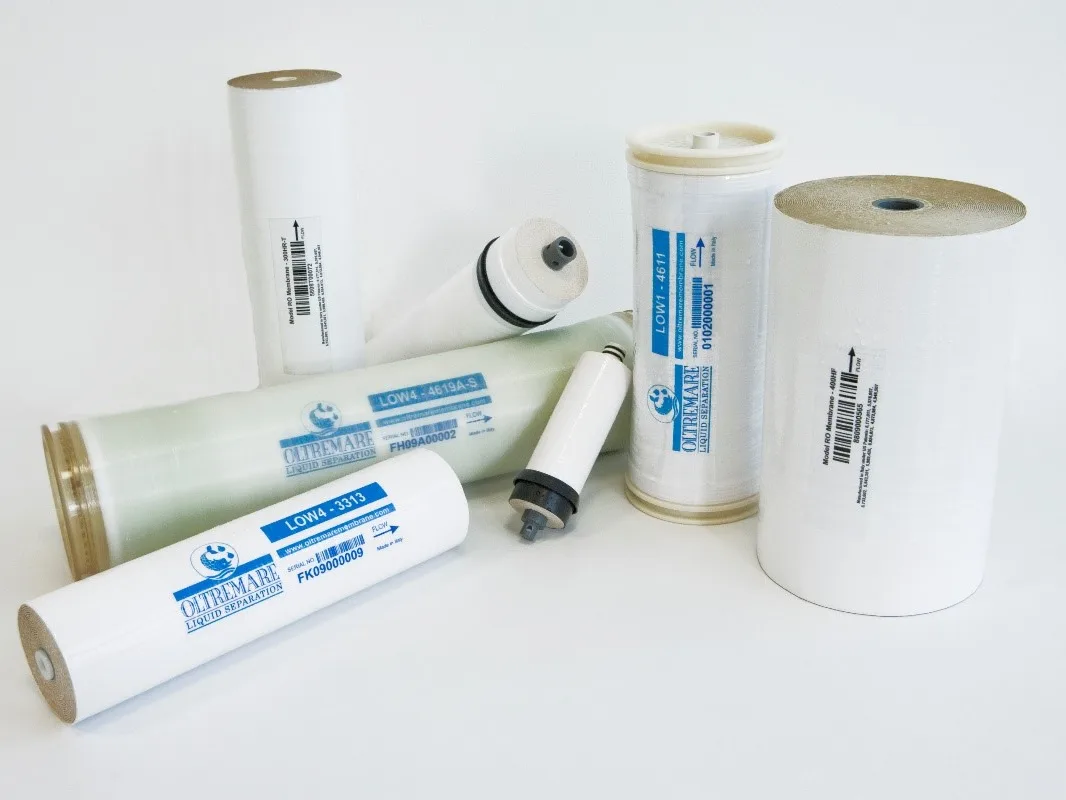

Oltremare LOW4 - XL 4014 Membran | Az Tuzlu Sular İçin Düşük Enerjili, Yüksek Debili Endüstriyel RO Elemanı
Oltremare LOW4 - XL 4014 Membran, az tuzlu (brackish) kuyu, şebeke ve yüzey sularının ters ozmoz (RO) ile arıtımında düşük işletme basıncında yüksek permeat debisi hedefleyen uygulamalar için geliştirilmiş spiral sarımlı ince film kompozit (TFC) poliamid membran elemanıdır. “XL” (Extra Area – Extra Low Energy) tasarım yaklaşımı; kompakt 4014 form faktöründe daha etkin filtrasyon alanı ile çalışarak, doğru ön arıtma ve uygun hidrolik koşullarda enerji tüketimini azaltmaya ve kararlı permeat kalitesi elde etmeye yardımcı olur.
XL Tasarımın Saha Avantajları
- Daha düşük basınçta hedef debi: Enerji maliyetlerini düşürmeye yönelik RO projelerinde avantaj sağlar.
- Kararlı iletkenlik ve tuz reddi: Proses suyu kalitesinin kritik olduğu hatlarda güvenilir sonuçlar sunar.
- Optimize akış kanalları: Yüksek dayanımlı polipropilen brine spacer yapısı ile basınç kaybını sınırlamaya, ölü bölgeleri azaltmaya ve kirlenme eğilimini düşürmeye katkı verir.
- 4014 uyumluluğu: Yaygın basınç tüpleri ile uyumlu olduğundan yeni sistem kurulumlarında ve retrofit değişimlerde pratik entegrasyon sağlar.
Teknik Veriler (Özet)
| Oltremare LOW4 - XL 4014 Membran Teknik Verileri | |
|---|---|
| Model | LOW4-4014-XL |
| Membran tipi | Spiral sarımlı TFC poliamid |
| Nominal permeat debisi | 700 gpd (2,65 m³/gün) (standart test koşullarında) |
| Nominal tuz reddi | %99,0 (minimum %98,0) |
| Nominal membran alanı | 25 ft² (2,3 m²) |
| Standart test koşulları | 500 ppm NaCl, 100 psi (6,9 bar), 25 °C, %10 recovery, pH 6,5–7,0 |
| Toplam uzunluk (A) | 14,0 inç (355,6 mm) |
| Dış çap / ATD (B) | 3,95 inç (100,3 mm) |
| Bağlantı çapı (C) | 0,75 inç (19,1 mm) |
| Ağırlık | 3 lbs (1,4 kg) |
| Maksimum işletme basıncı | 300 psi (20,7 bar) |
| Maksimum su sıcaklığı | 45 °C |
| Eleman başına maksimum basınç kaybı | 10 psi (0,7 bar) |
| Maksimum besleme debisi | 12 gpm (45,4 l/dak) |
| pH aralığı (sürekli) | 3,0 – 10,0 |
| Serbest klor toleransı | < 0,1 ppm |
| Maksimum SDI (15 dk) | 5,0 |
| Maksimum bulanıklık | 1,0 NTU |
| Minimum konsantre:permeat oranı: 5:1 | 5:1 |
Hangi Sistemler İçin Uygun?
Oltremare LOW4 - XL 4014, küçük ve orta ölçekli endüstriyel RO ünitelerinde, kompakt skid veya konteyner çözümlerinde ve pilot sistemlerde sıklıkla tercih edilir. Özellikle aşağıdaki uygulamalarda satış sonrası işletme kolaylığı ve öngörülebilir performans ile öne çıkar:
- Proses suyu hazırlama ve üretim hatlarında durulama/yıkama suyu kalitesinin iyileştirilmesi
- Kazan besi suyu öncesi iletkenlik düşürme (uygun proje tasarımıyla)
- Tekstil, metal işleme, boya-baskı hatlarında kalite stabilizasyonu
- Kum/karbon filtrasyon, yumuşatma veya UF sonrası polishing kademesi
Uzun Ömür ve Stabil Performans İçin İşletme Notları
- Ön arıtma kritik: SDI ve bulanıklık limitleri korunmalı; partikül/kolloidal yük yüksekse uygun filtrasyon kademeleri uygulanmalıdır.
- Klor ve oksidan kontrolü: Poliamid tabaka oksidanlara hassastır; serbest klor <0,1 ppm tutulmalı ve gerekirse deklorinasyon yapılmalıdır.
- Devreye alma: İlk devreye almada ilk 1 saat permeat drenaja verilmelidir.
- Basınç kaybı takibi: Eleman başına diferansiyel basınç artışı, kirlenme/ölçeklenme için erken uyarıdır; kimyasal temizlik planı bu verilerle yönetilmelidir.
- Montaj güvenliği: O-ring ve brine seal montajında gliserin bazlı kaydırıcılar tercih edilmelidir.
Sıkça Sorulan Sorular
LOW4 - XL 4014 membranın “XL” tasarımı sahada neyi değiştirir?
XL tasarım, 4014 ölçüsünde daha etkin membran alanı yaklaşımıyla daha düşük besleme basınçlarında hedef permeat debisine ulaşmayı kolaylaştırır. Bu, doğru pompa seçimi ve uygun geri kazanım (recovery) ile birleştirildiğinde enerji tüketiminin düşürülmesine ve daha stabil işletmeye katkı sağlar.
Serbest klor neden <0,1 ppm tutulmalı ve nasıl kontrol edilir?
TFC poliamid membranlar serbest klor gibi oksitleyicilerle temas ettiğinde aktif tabaka zarar görebilir; bu durum tuz reddinde düşüş ve iletkenlik artışı olarak geri döner. Kontrol için aktif karbon filtrasyonu veya uygun kimyasal indirgeme (deklorinasyon) uygulanır ve hat üzerinde düzenli ölçüm yapılır.
Maksimum SDI (15 dk) 5 şartı sağlanmazsa ne olur?
SDI yüksek olduğunda membran yüzeyinde partikül/kolloid birikimi hızlanır; diferansiyel basınç artışı, permeat debisinde düşüş ve daha sık CIP ihtiyacı görülür. Çözüm; girişte kartuş filtrasyon, koagülasyon/filtrasyon optimizasyonu veya gerekli durumlarda UF gibi daha güçlü ön arıtma kademeleridir.
Nominal debi ve tuz reddi değerleri sahada neden farklı çıkabilir?
Nominal değerler standart test koşullarında alınır. Saha koşullarında besi suyu iletkenliği, sıcaklık, pH, geri kazanım oranı, çapraz akış, ön arıtma kalitesi ve ölçeklenme eğilimi performansı doğrudan etkiler. Bu nedenle projede su analizi ile işletme basıncı, recovery ve kimyasal dozaj stratejisi birlikte belirlenmelidir.
