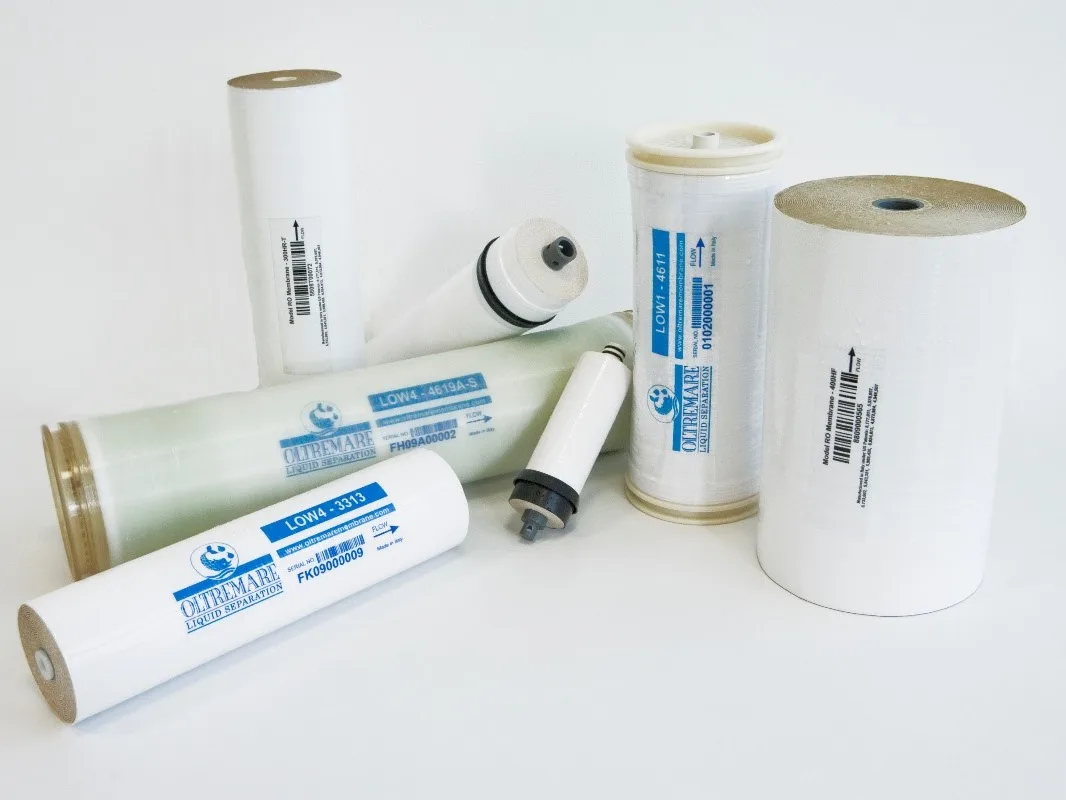

Oltremare LOW3 - XL 4040 Membran
Oltremare LOW3 - XL 4040 Membran, acı su (brackish) ters ozmoz uygulamalarında düşük besleme basıncıyla yüksek performans hedefleyen, spiral sarımlı (spiral wound) RO elemanıdır. LOW3 serisinin düşük enerji yaklaşımı; pompa yükünü azaltarak işletme maliyetlerini düşürmeye yardımcı olur. XL (Extra Area) tasarımı sayesinde 4040 form faktöründe daha yüksek aktif membran alanı sunar; bu da aynı hat basıncında daha yüksek permeat debisi veya aynı üretimde daha düşük spesifik enerji tüketimi anlamına gelir.
İnce film composite polyamide membran tabakası yüksek tuz reddi ve kararlı permeat kalitesi sağlarken, kimyasal dayanımı yüksek polipropilen (PP) brine spacer yapısı akış kanallarında stabiliteyi destekler. Mevcut 4040 elemanların yerine retrofit amaçlı tercih edildiğinde, çoğu sistemde kapasite artışı ve enerji optimizasyonu için hızlı bir iyileştirme sağlar.
Öne Çıkan Performans ve Satın Alma Avantajları
- Düşük enerji odağı: Brackish uygulamalarda daha düşük besleme basıncıyla verimli çalışma hedefi.
- Yüksek üretim kapasitesi: 4040 gövdede 3700 gpd (14 m³/gün) nominal permeat debisi.
- Yüksek tuz reddi: %98,8 nominal (%98,0 minimum) ile iletkenliği düşük ve stabil permeat.
- XL aktif alan: 105 ft² (9,8 m²) ile daha yüksek verim ve kompakt tasarım avantajı.
- Geniş kullanım uyumu: Endüstriyel proses suyu, kazan besi, soğutma suyu, ticari RO ve sulama suyu iyileştirme.
Standart Test Koşulları ve Performans Notu
Nominal performans değerleri şu şartlarda belirlenmiştir: NaCl 1500 ppm, 150 psi (10,3 bar), 25 °C, %15 recovery, pH 6,5–7,0. Gerçek saha performansı; besleme suyu kimyası, sıcaklık, geri kazanım, ön arıtma kalitesi (SDI/bulanıklık) ve işletme disiplinine bağlı olarak değişebilir.
Teknik Veriler
| Oltremare LOW3 - XL 4040 Membran Teknik Verileri | |
|---|---|
| Tip | Spiral sarımlı (Spiral Wound) ters ozmoz elemanı |
| Membran polimeri | İnce film composite polyamide |
| Brine spacer | Polipropilen (PP) |
| Nominal permeat debisi | 3700 gpd (14 m³/gün) |
| Tuz reddi | %98,8 nominal (%98,0 minimum) |
| Aktif membran alanı | 105 ft² (9,8 m²) – XL (Extra Area) |
| Maks. çalışma basıncı | 300 psi (20,7 bar) (tape wrapped) |
| Maks. çalışma sıcaklığı | 45 °C |
| Maks. basınç düşümü | 10 psi (0,7 bar) (element başına) |
| Maks. besleme debisi | 16 gpm (3,6 m³/saat) |
| Sürekli çalışma pH aralığı | 3,0 – 10,0 |
| Serbest klor toleransı | < 0,1 ppm (oksidatif hasar riski) |
| Ön arıtma hedefi | SDI (15 dk) ≤ 5,0 ve bulanıklık ≤ 1,0 NTU |
| Minimum debi oranı | Konsantre/Permeat ≥ 5:1 (yeterli cross-flow için) |
| Permeat debisi toleransı | ±%15 (tekil elementler arası) |
| Uzunluk | 40,0 inç (1016 mm) |
| Dış çap (ATD) | 3,95 inç (100,3 mm) |
| Bağlantı çapı | 0,75 inç (19,1 mm) |
| Çekirdek tüp uzantısı | Besleme (DF): 1,05 inç (26,7 mm) / Konsantre (DC): 1,05 inç (26,7 mm) |
| Ağırlık | 8 lbs (3,6 kg) |
Uygulama Alanları
- Endüstriyel proses suyu hazırlama ve hat suyu kalitesi stabilizasyonu
- Kazan besi suyu (iletkenlik ve silika kontrolüne katkı sağlar; tasarım su analizine bağlıdır)
- Soğutma kulesi besleme ve makyaj suyu iyileştirme
- Ticari RO üniteleri ve kompakt brackish sistemler
- Tarımsal sulama için tuzluluğu düşürülmüş su üretimi
Kurulum ve İşletme İçin Kritik Öneriler
Devreye Alma ve Operasyon
- İlk permeatı atın: Montaj sonrası ilk yaklaşık 1 saatlik permeatın drenaja verilmesi, koruyucu kimyasal kalıntılarının uzaklaştırılması açısından önemlidir.
- Karşı basınç oluşturmayın: Permeat hattında statik karşı basınç, membran yapısında mekanik zorlanma ve performans kaybı oluşturabilir.
- Basınç düşümünü izleyin: Element başına diferansiyel basınç artışı; kirlenme veya tıkanma (fouling) belirtisi olabilir.
Ön Arıtma ve Kimyasal Koruma
- SDI ve bulanıklık kontrolü: SDI ≤ 5,0 ve bulanıklık ≤ 1,0 NTU hedefi, membran yüzeyinde birikim riskini azaltır.
- Oksidanlardan koruyun: Serbest klor < 0,1 ppm tutulmalıdır; polyamide membranlar oksidanlara karşı hassastır.
- Doğru yağlayıcı kullanın: O-ring ve brine seal montajında yalnız gliserin önerilir; petrol türevi ürünler elastomerlere zarar verebilir.
Sıkça Sorulan Sorular
LOW3 - XL 4040 membran hangi tip sular için uygundur?
Ürün, temel olarak brackish (acı su) uygulamalarında yüksek tuz reddi ve düşük enerji odaklı çalışma için tasarlanmıştır. Besleme suyu kalitesi (iletkenlik, sertlik, demir-mangan, organik yük) uygun ön arıtma ile kontrol edilmelidir.
Serbest klor neden < 0,1 ppm olmalı ve nasıl kontrol edilir?
Composite polyamide membran tabakası oksitleyicilere karşı hassastır. Serbest klor yükseldiğinde geri dönüşsüz oksidatif hasar oluşabilir ve tuz reddi düşebilir. Uygulamada aktif karbon filtrasyon veya uygun dozajla deklorinasyon gibi yöntemlerle serbest klor seviyesi kontrol altında tutulur.
Basınç düşümü (ΔP) artarsa ne anlama gelir?
Element başına diferansiyel basıncın yükselmesi genellikle fouling (partikül/kolloid birikimi), biyolojik büyüme veya scaling kaynaklı kanal daralmasına işaret eder. Ön arıtma performansı, kartuş filtreler, kimyasal şartlandırma ve işletme debileri kontrol edilmeli; uygun prosedürle temizlik (CIP) değerlendirilmelidir.
XL (Extra Area) tasarımının sahadaki pratik faydası nedir?
XL tasarım, aynı 4040 ölçüsünde daha fazla aktif alanla yüksek permeat debisi sağlar. Bu sayede sistem hedeflerine göre ya üretim artırılabilir ya da aynı üretimde daha düşük basınçla çalışılarak enerji tüketimi optimize edilebilir.
